对于一个要学习电子的初学者来说,最困难的可能就是:如何准确地了解什么是我们应该学习的?哪些内容值得学习?学习这些内容一般要按照怎样的顺序?2 h# O& M3 O+ l# q, G
- N& h9 T. z) [6 h" c/ |
- p: a& @) [4 A0 E2 w. u01找到出发点
7 P3 w/ v3 U o* B5 w3 R( ^" ]+ R! S" `# w* R( ?, k- S

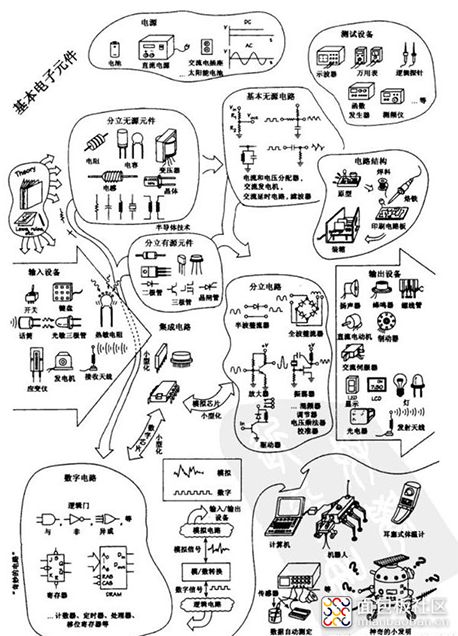

下图提供了一个很好的出发点,告诉我们那些是要学的,要按照怎样的顺序学。这张图提供了用来设计使用电子设备的基本元件的概况,并且给出了应该怎样学习的信息。; z8 ?( c5 R4 a: L. C: _
; t( y+ I2 B4 ]# o8 z1 \
. L0 J/ t) u5 `$ e3 f! N( p* S
+ X+ f" X/ V, q! M. v9 n' `* Z来源:面包板社区 8 m6 ^5 k3 Y* e
) E- D5 L/ G) h' V+ e. B g( i+ i
这个图从理论出发,都有哪些理论呢?2 O5 u& [3 _9 c" e+ R1 \+ e
' c g' A+ h' ~7 K7 O; |- f1 g7 k: L) u4 D+ }7 x. C

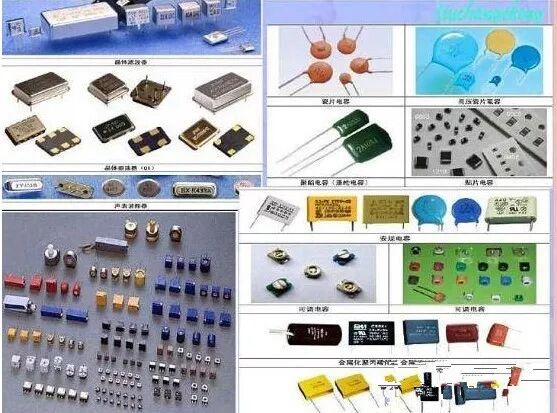

电压、电流、电阻、电容、电感的知识,各种用于判断电路中电压和电流的大小及方向的定律的法则。当我们学习这些基本理论时,我们将接触到基本无源元件,如电阻、电容、电感和变压器。/ K3 P, u; H! Y/ \/ r$ I( t( \$ t
! P9 e f7 @1 R( a
' l& ]" Y2 `/ t2 b0 [9 k \+ z
- Y+ ~' k" F7 ]
3 T) E: o3 W# E" j
# o1 H2 @# o( B, ` o
! {* w" w+ f) A- f/ H/ R a; X4 U8 H4 n4 R4 Z4 D p" k# t" Q
02分立无/有源电路
" V" i R3 a( g( d: m) [% i
7 Q* x" q" Y. t9 `. a$ Z- @接下来就是分立无源电路。分立无源电路包括限流网络、分压器、滤波电路、衰减器等等。这些简单的电路就它们本身而言并不是十分有趣,甚至还很枯燥,但它们是更多复杂电路的组成部分。
0 Q- @# D3 Q- m% H7 v# y; R. `; J5 M! O8 Q( S; W
9 J5 H8 H, H% G, F5 \$ i6 y4 L. i学习了无源元件和电路之后,就可以继续学习分立有源器件。有源器件是由半导体材料制成的,主要包括二极管(单向电流门)、三极管(电子开关/放大器)和半导体开关元件(只由电控制的开关)。0 w( v0 q: Y& {$ }- O
& L& N4 g0 [+ t$ R& {1 W
8 y" |' L/ M3 \

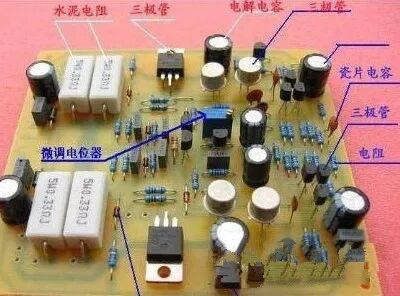

# B3 Z/ M) k; q" L% o学习了分立有源器件之后,可接着开始接触分立有源/无源电路。这些电路包括整流器(交流直流转换器)、放大器、振荡器、调制器、混频器和稳压器。
}( H8 z0 R2 M* \' k, l0 a4 k6 N# X; D' ?& b8 j2 L% s7 g
: {- H$ l2 H) A2 J8 p( a( ?: i) v) \! x从这部分起,电路就开始变得有趣了。- T! [' z% I1 m4 F
0 S) N1 @3 d7 j: {
' J6 X" W) d# I* I& N/ V: M4 F! A! j8 w; k+ T/ N- \+ C
03集成电路
8 J5 K k) U- Y7 [) r% Q" \- v! ]/ L

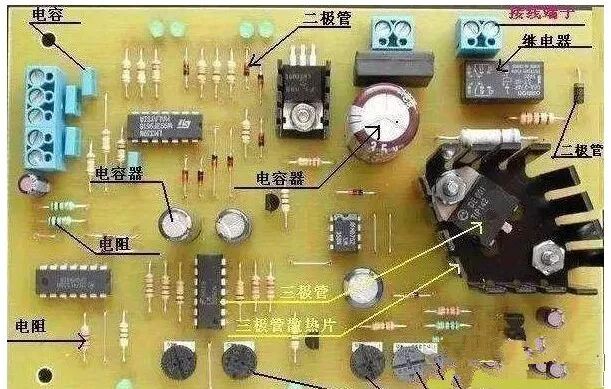

为了使电路设计者更加方便,生产商设计出了集成电路(IC)。集成电路是把我们前面所提到的这些分立电路做到一小块硅片上。
. l7 c5 D a4 o) T* q9 s
7 l5 K( q) N6 P+ {/ y+ O- C- I& t1 M F5 P1 j" u$ n; s
这种芯片通常都封装在塑料里,再通过内部的细小导线连到外部的金属接线端。像放大器和稳压器这类的集成电路被称为模拟设备,这些设备的响应和激励信号是变化的电压(不像数字集成电路,只有两种电压值),熟悉集成电路对每个应用电路设计者来说是必需的。: g0 y, {( H; Q" a- o2 t# e) r% Z
( N& Q! M# w; ^1 ]% w* S/ [
* c2 \: D* \8 y; Y) q q5 @' `1 _
7 T; t0 r0 D* K' B4 h* Y
- E! H8 s' T( Y6 f _9 N% s- `
0 ~7 c0 {. }% W4 Y4 ~. b/ o# w) o/ v8 o) ?: Q+ U" A0 Z
$ [; v- W3 c6 W1 w0 A0 @
04数字电子学) D; T8 ~7 A9 w, Y! c0 `
4 _/ ~ s% ?. N. \接下来是数字电子学。数字电路只有两种电压状态,高电平(一般是5V)、低电平(一般是0V)。只有两种电压状态的原因是便于产生和存储数据(数字、符号、控制信息)。把信息编码成数字电路能够识别的信号,就是用位(0和1两种状态,相当于低电平和高电平)组成字的过程。设计者可针对某一特定电路指定这些“字”所表示的意思。8 i5 v5 @% L6 p" i
( _& P1 N& p, N3 D+ @ K
) ^( [) w2 X1 A6 L5 F9 t! N/ k, ]
' v3 v# p0 l9 s2 J
和模拟电子不同的是,数字电子使用一整套新的元件,这些元件的核心部分都是集成的。大量的专用集成电路用在数字电子设备中。这种集成电路有些被设计用于对输入信息进行逻辑操作,有些被设计成用来计数,还有一些被设计成用来存储信息(这些信息以后可以取回再用)。数字集成电路包括逻辑门、触发器、移位寄存器、计数器、存储器、处理器等等。熟悉电路赋予电子小发明电路一个“大脑”。
8 D" g7 @! e2 \8 Q( l# p! b$ B, v. I
! ~* X, ]) L1 k6 G( [2 ?: X' S9 x; A! w& I
为使数字电路和模拟电路能够相互作用,必须用一种特殊的模-数转换电路来实现将模拟信号转换成由0和1组成的字符串。同样的,数-模转换电路用来将由0和1组成的字符串转换成模拟信号。$ A- ]% ]- a2 R7 r
; T, L4 _: n4 c' e: {2 i1 d" T9 s y# C, ]4 M# e/ h2 A
通过对电子学的学习,我们将会了解各种输入/输出(I/O)设备。输入设备将声音、光、压力等物理信号转换成电路所需要的电信号。输入设备包括话筒、光电晶体管、开关、键盘、热敏电阻、应变计、发生器和天线。输出设备将电信号转换成物理信号。输出设备包括电灯、LED和LCD显示器、扬声器、蜂鸣器、电动机(直流、伺服、步进)、螺线管和天线。正是这些I/O设备使得人和电路能够互相联系起来。
- L8 A1 t0 I: x4 G" K
9 F2 v7 a6 C1 n% j
6 P: v# {- C4 P" ]/ |3 ?1 \% c) j r& U; I9 M
0 e+ h! D# C1 l! L S: e
. g' U1 m f; [5 `- N& Q3 u+ H6 K
% w, {2 A/ T0 Y9 [3 d: \% y" ?/ D
: N. b! ^7 U% b, \7 l05搭建测试
3 b6 Z* m. r2 V% a: V
9 T, ` b% e0 X* T最后进入了搭建、测试阶段。这包括学会读电路原理图、用实验线路板搭建电路模型、测试电路模型(用万用表、示波器和逻辑笔)、修改电路模型(如果需要的话),最后再使用各种工具和专用电路板制出最终的电路。" v! |# K+ S, V3 A1 a: F; s
